Componenetes De Una Red

NODOS DE RED

El servicio Nodo de Red proporciona la plataforma física sobre la que se pueden concentrar diferentes servicios finales de Telefónica. Para ello, se instala en el domicilio del cliente un nodo similar a los que componen la propia red de transporte de Telefónica (existen dos modelos de nodos: DPN y Passport), de manera que el cliente evita tener que contratar diferentes accesos para cada servicio final. Estos nodos están unidos al resto de la red de Telefónica por uno o más enlaces, y pueden estar unidos también a otro Nodo de Red en el mismo u otro domicilio del cliente.



Estación
de trabajo



En informática una estación de trabajo es un microordenador de altas prestaciones destinado para trabajo técnico o científico. En una red de computadoras, es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores. Los componentes para servidores y estaciones de trabajo alcanzan nuevos niveles de rendimiento informático, al tiempo que ofrecen fiabilidad, compatibilidad, escalabilidad y arquitectura avanzada ideales para entornos multiproceso.
Una estación de trabajo está optimizada para desplegar y manipular datos complejos como el diseño mecánico en 3D (Ver: CAD), la simulación de ingeniería (por ejemplo en dinámica de fluidos), la representación de diagramas matemáticos, etc.

Tipos de servidores






En informática, un servidor es un tipo de software que realiza ciertas tareas en nombre de los usuarios. El término servidor ahora también se utiliza para referirse al ordenador físico en el cual funciona ese software, una máquina cuyo propósito es proveer datos de modo que otras máquinas puedan utilizar esos datos.
Plataformas de Servidor (Server Platforms): Un término usado a menudo como sinónimo de sistema operativo, la plataforma es el hardware o software subyacentes para un sistema, es decir, el motor que dirige el servidor.

Servidores de Aplicaciones

Designados a veces como un tipo de middleware (software que conecta dos aplicaciones), los servidores de aplicaciones ocupan una gran parte del territorio entre los servidores de bases de datos y el usuario, y a menudo los conectan.
Servidores de Audio/Video

Los servidores de Audio/Video añaden capacidades multimedia a los sitios web permitiéndoles mostrar contenido multimedia en forma de flujo continuo (streaming) desde el servidor.

Servidores de Chat

Los servidores de chat permiten intercambiar información a una gran cantidad de usuarios ofreciendo la posibilidad de llevar a cabo discusiones en tiempo real.

Servidores de Fax

Un servidor de fax es una solución ideal para organizaciones que tratan de reducir el uso del teléfono pero necesitan enviar documentos por fax.
Servidores FTP

Uno de los servicios más antiguos de Internet, File Transfer Protocol permite mover uno o más archivos.

Servidores Groupware

Un servidor groupware es un software diseñado para permitir colaborar a los usuarios, sin importar la localización, vía Internet o vía Intranet corporativo y trabajar juntos en una atmósfera virtual.
Servidores IRC

Otra opción para usuarios que buscan la discusión en tiempo real, Internet Relay Chat consiste en varias redes de servidores separadas que permiten que los usuarios conecten el uno al otro vía una red IRC.

Servidores de Listas

Los servidores de listas ofrecen una manera mejor de manejar listas de correo electrónico, bien sean discusiones interactivas abiertas al público o listas unidireccionales de anuncios, boletines de noticias o publicidad.

Servidores de Correo

Casi tan ubicuos y cruciales como los servidores web, los servidores de correo mueven y almacenan el correo electrónico a través de las redes corporativas (vía LANs y WANs) y a través de Internet.

Servidores de Noticias

Los servidores de noticias actúan como fuente de distribución y entrega para los millares de grupos de noticias públicos actualmente accesibles a través de la red de noticias USENET.

Servidores Proxy

Los servidores proxy se sitúan entre un programa del cliente (típicamente un navegador) y un servidor externo (típicamente otro servidor web) para filtrar peticiones, mejorar el funcionamiento y compartir conexiones.

Servidores Telnet

Un servidor telnet permite a los usuarios entrar en un ordenador huésped y realizar tareas como si estuviera trabajando directamente en ese ordenador.

Servidores Web

Básicamente, un servidor web sirve contenido estático a un navegador, carga un archivo y lo sirve a través de la red al usuario.


Recursos Que Se Comparten En Una Red

Recursos de una red
Recurso compartir
carpetas Nos situamos sobre la carpeta que deseamos compartir, hacemos click-derecho y le damos a Propiedades. Ahora debe aparecernos la pestaña Compartir a la cual nos dirigimos. Ahora solo hay que marcar la casilla Compartir esta carpeta y ponerle un nombre al recurso compartido.

Si todo ha ido bien, ahora debajo de la carpeta compartida aparecerá un mano azul
unidad de Disco Duro En el caso de W98 se hace exactamente igual que para compartir una carpeta, como se ha explicado en el apartado anterior.

- En el caso de Win2000 y WinXP es un poquito diferente. Vamos a "Mi PC" --> Botón derecho sobre el disco duro que deseamos compartir --> Propiedades --> pestaña Compartir.
Ahora lo que aparece por defecto es Compartir esta carpeta y debajo pone: Recurso compartido - C$. (Para otra unidad distinta de C, pondrá la letra de la unidad antes del símbolo $).
Vamos abajo de todo y pinchamos sobre Nuevo recurso compartido. Le ponemos un nombre y aceptamos. Ahora nos dirigimos a donde pone: Recurso compartido - C$, desplegamos el menú y seleccionamos el nombre que le hemos dado anteriormente al recurso compartido.
Le damos a Aceptar a todo, y ahora debe aparecernos todo el disco duro en Mi PC con la mano azul debajo.




NIC


Una NIC (tarjeta de interfaz de red) está diseñada para comunicarse a través de una red informática. Permite a los usuarios conectarse entre sí, ya sea con cables o inalámbrica si la NIC es un NIC inalámbrico (WiFi / WNIC). Cada entidad en una red, una PC, impresora, router, etc, que necesita comunicarse con otros dispositivos deben tener una tarjeta NIC, si es comunicarse a través de la red.

Hay dos tipos comunes de conectores de NIC para Pc:

http://e.kotear.pe/images/85882/tarjeta-de-red-nic-realtek-rtl8139-en-oferta-100-ok10558151_3_201054_15_58_40.jpg

· Los zócalos ISA (Arquitectura de normas industriales) miden unos 14cm de largo Conectores ISA y PCI

· Los zócalos PCI (Interconexión de componente periférico) se utilizan en todos los Pc Pentium de sobremesa. Los zócalos PCI tienen un mayor rendimiento que lo ISA. Los zócalos PCI miden unos 9cm de longitud


Conectores para redes


El conector es el interface entre el cable y el DTE o el DCE de un sistema de comunicación, o entre dos dispositivos intermedios en cualquier parte de la red.

En las redes de área extendida la estandarización es muy importante, puesto que hay que garantizar que sea cual sea el fabricante de los equipos, los ordenadores conectados se puedan entender, incluso en el nivel físico.

En las redes de área local, al tener un único propietario, hay una mayor libertad en la elección de los conectores. Aún así están totalmente estandarizados.

Algunos de estos conectores se describen a continuación

Redes. Conectores (primera parte)

Distintos tipos de cables y conectores.

- RJ11, RJ12, RJ45. Estos conectores se suelen utilizar con cables UTP, STP y otros cables de pares. Para estos cables se habían definido distintas clases y categorías, que son también heredadas por los conectores. Por tanto, al adquirir los conectores se debe especificar la categoría del cable que se pretende utilizar con ellos.

- AUI, DB15. Utilizados en la formación de topologías en estrella con cables de pares, o para la conexión de transceptores a las estaciones.

- BNC. Se utiliza con cable coaxial fino, típico de Ethernet. Mantiene la estructura coaxial del cable en cada conexión (Figura 3.10).

- T coaxial. Es el modo natural de conectar una estación en un bus de cable coaxial.

- DB25 y DB9. Son conectores utilizados para transmisiones serie.


Concentradores Y Ruteadores

Concentradores y ruteadores
Concentradores y ruteadores
Concentradores
red que conecta PCs entre sí, pero realmente se refiere a un repetidor de puerto múltiple. Este tipo de dispositivo simplemente transmite (repite) toda la información que recibe, para que todos los dispositivos conectados a sus puertos reciban dicha información HUB.
Los concentradores repiten toda la información que reciben y se pueden utilizar para extender la red. No obstante, debido a esta acción, puede ser que se envíe gran cantidad de tráfico innecesario a todos los dispositivos de la red. Los concentradores transmiten el tráfico a la red sin tener en cuenta la supuesta dirección; los PCs a los que se envían los paquetes, utilizan la El término ‘concentrador’ se utiliza a veces para referirnos a cualquier pieza de equipo de información de la dirección de cada paquete para averiguar qué paquetes están destinados a ellos mismos. La repetición de la información en una red pequeña no representa un problema, pero para una red más grande y más utilizada, puede ser que sea necesario un componente de operación en red (como un conmutador), para que ayude a reducir la cantidad de tráfico generado innecesario.
El Router:

Un routeador es un dispositivo de propósito general diseñado para segmentar la red, con la
idea de limitar tráfico de brodcast y proporcionar seguridad, control y redundancia entre
dominios individuales de brodcast, también puede dar servicio de firewall y un acceso
económico a una WAN.
Utilizan algoritmos específicos de ruteo para determinar la mejor trayectoria entre 2 o más dispositivos en la red.
Permite enlazar 2 redes basadas en un protocolo por medio de otra que utilice un protocolo diferente.
Un switch es un dispositivo de propósito especial diseñado para resolver problemas de
rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch
puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. Opera en la capa 2 del modelo OSI y reenvía los
paquetes en base a la dirección MAC. Este segmenta económicamente la red dentro de pequeños dominios de colisiones, obteniendo un alto porcentaje de ancho de banda para cada estación final. No están diseñados con el propósito principal de un control íntimo sobre la red o como la fuente última de seguridad, redundancia o manejo.
Al segmentar la red en pequeños dominios de colisión, reduce o casi elimina que cada
estación compita por el medio, dando a cada una de ellas un ancho de banda
comparativamente mayor.

Funciones principales de los router

* determinan rutas y transportan la información en paquetes (switching).
* distribuye paquetes a diversos sectores de la red dependiendo de la dirección que vaya en el paquete.
* Para determinar la ruta, el router, utiliza básicamente la métrica y tablas de ruteo. La métrica es el proceso de conocer cuan larga es una ruta, debido a que determina cual es la óptima.
Las tablas de ruteo (routing tables) son tablas que mantienen variedad de información acerca de las rutas. Este crea una tabla de puntos que dicen al router donde está un destino. Lo que se hace es que cuando el router recibe un paquete de un destino lo chequea e intenta asociarlo con otro punto en la tabla.
* guardan información de la ruta mas deseable, cuando es mejor ésta., basándose no sólo en la dirección MAC, pueden incluir la cuenta de saltos, velocidad de la línea, costo de transmisión, retraso y condiciones de tráfico. La desventaja es que el proceso adicional de procesado de frames por un ruteador puede incrementar el tiempo de espera o reducir el desempeño del ruteador cuando se compara con una simple arquitectura de switch.
* pueden comunicarse con otros y actualizar sus tablas, por un ejemplo, un mensaje routing update generalmente consiste en la transmisión de la parte de una tabla de ruteo.
switching: Son algoritmos muy sencillos y son el mismo para la mayoría de los protocolos. Viendo la dirección del paquete este determina si ni conoce o no sabe cómo enviar un paquete a un punto. Si no sabe como hacerlo llegar, este simplemente "lo deja caer" o elimina mostrando que es imposible hacerlo llegar. Si conoce como hacerlo llegar, lo trasmite al próximo punto (que es un router) según la tabla. El router ubicado en el otro punto hace el mismo proceso.
* se pueden tener dominios de ruteo, o áreas de la red consideradas independientes pero parte de una red, como sistemas autónomos, esto bajo una serie de administrativas de la red en general.
Se puede decir también que existen router de menor rendimiento, los cuales necesitan de soluciones como implementar dos NIC en el servidor con lo cual aumenta el rendimiento, los router con decisión de ruta no necesitan de tales soluciones.
Los router son un poco más complicados de mantener, ya que estos si necesitan programación para saber quién se conectará a cada puerto (normalmente dispositivos para acceso remoto como módem). Atrás el router posee puertos seriales de acceso donde se conectan los dispositivos a rutear, y estos por cambios de corriente, incluso una tormenta, pueden desprogramarse.
Así que el mantenimiento de estos dispositivos consiste en la reprogramación, mantenimiento de ventiladores y limpieza en general.
Los precios, hay que estar dispuesto a pagar desde 6000 dólares hasta más de 40000, eso depende del tamaño. El principal proveedor de estos es CISCO, pero hay otros como Bay Networks y D-Link.

Dónde usar un ruteador?

Las funciones primarias de un ruteador son:
• Segmentar la red dentro de dominios individuales de brodcast.
• Suministrar un envio inteligente de paquetes.
• Soportar rutas redundantes en la red.
Aislar el tráfico de la red ayuda a diagnosticar problemas, puesto que cada puerto del
ruteador es una subred separada, el tráfico de los brodcast no pasaran a través del ruteador.
Otros importantes beneficios del ruteador son:
• Proporcionar seguridad a través de sofisticados filtros de paquetes, en ambiente
LAN y WAN.
• Consolidar el legado de las redes de mainframe IBM, con redes basadas en PCs a
través del uso de Data Link Switching (DLSw).
• Permitir diseñar redes jerárquicas, que deleguen autoridad y puedan forzar el manejo
local de regiones separadas de redes internas.
• Integrar diferentes tecnologías de enlace de datos, tales como Ethernet, Fast
Ethernet, Token Ring, FDDI y ATM.



El módem

El módem es un dispositivo que permite conectar dos ordenadores remotos utilizando la línea telefónica de forma que puedan intercambiar información entre sí. El módem es uno de los métodos mas extendidos para la interconexión de ordenadores por su sencillez y bajo costo.

La gran cobertura de la red telefónica convencional posibilita la casi inmediata conexión de dos ordenadores si se utiliza módems. El módem es por todas estas razones el método más popular de acceso a la Internet por parte de los usuarios privados y también de muchas empresas.


bridge

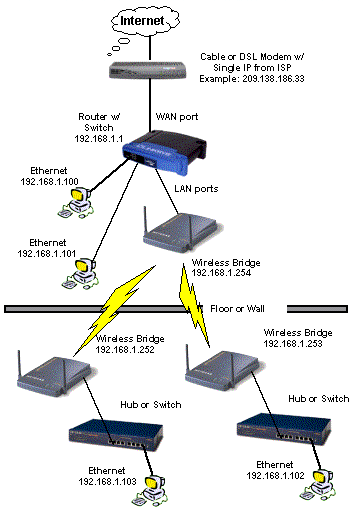

Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.

Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.



Ventajas de la utilización de bridges:
    * Fiabilidad. Utilizando bridges se segmentan las redes de forma que un fallo sólo imposibilita las comunicaciones en un segmento.
* Eficiencia. Segmentando una red se limita el tráfico por segmento, no influyendo el tráfico de un segmento en el de otro.
* Seguridad. Creando diferentes segmentos de red se pueden definir distintos niveles de seguridad para acceder a cada uno de ellos.
* Dispersión. Cuando la conexión mediante repetidores no es posible debido a la excesiva distancia de separación.

Desventajas de los bridges:

    * Son ineficientes en grandes interconexiones de redes, debido a la gran cantidad de tráfico administrativo que se genera.
* Pueden surgir problemas de temporización cuando se encadenan varios bridges.
* Pueden aparecer problemas de saturación de las redes por tráfico de difusión.

http://1.bp.blogspot.com/_dCSshG4MoNY/S7U2KbAc30I/AAAAAAAAACE/ZJGilTLckR0/s1600/wireless_mp_bridge.gif


Puertos inalámbricos

Las conexiones en este tipo de puertos se hacen, sin necesidad de cables, a través de la conexión entre un emisor y un receptor utilizando ondas electromagnéticas. Si la frecuencia de la onda, usada en la conexión, se encuentra en el espectro de infrarrojos se denomina puerto infrarrojo. Si la frecuencia usada en la conexión es la usual en las radio frecuencias entonces sería un puerto Bluetooth.

La ventaja de esta última conexión es que el emisor y el receptor no tienen porque estar orientados el uno con respecto al otro para que se establezca la conexión. Esto no ocurre con el puerto de infrarrojos. En este caso los dispositivos tienen que "verse" mutuamente, y no se debe interponer ningún objeto entre ambos ya que se interrumpiría la conexión.


http://www.pc.com.mx/Wireless_/521666RuteadorInalambricoG.jpg

Sistemas operativos de red

son aquellos que te permiten instalar programas en el disco duro. El primer Sistema Operativo de red estaba enfocado a equipos con un procesador Motorola 68000, pasando posteriormente a procesadores Intel como Novell Netware.

Los Sistemas Operativos de red mas ampliamente usados son: Novell Netware, Personal Netware, LAN Manager, Windows NT Server, UNIX, LANtastic, Li.

La mayoria, de los sistemas actualmente, utilizan el Sistema Operativo Linux, debido a su elevada seguridad, y estabilidad, Mac es una buena opcion si se disponen de los recursos necesarios, la diferencia entre ambos radica en la licencia, el primero es libre y la segunda es propietario.


http://4.bp.blogspot.com/_uv7kwUNplgo/Sn3vS6ghgeI/AAAAAAAABKQ/yVyC6jLxb9M/s320/redes_computacion.png

Es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.


sistema operativo local

el sistema operativo local solo proporciona recursos para que el usuario interactue con una sola estacion de tarabajo. A diferencia de este, el sistema operativo de red te permite habilitar, operar y administrar servicios remotos entre dos o mas estaciones de trabajo, ejemplo Windows 2003 nt server, unix, novell, etc.

tambien se encarga de controlar los dispositivos y demas software a nivel de la computadora que este siendo utilizado.
La diferencia con un SO de red es que debe controlar a todas las computadoras conectadas en red, asi mismo deberá entenderse con el SO local.

http://4.bp.blogspot.com/_03pzqvkaMz0/TLvsfU_mF9I/AAAAAAAAAG4/Ne8xb71ywQQ/s1600/xserver-diagram.png


software de red


En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen. Entre otras cosas, los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos.
